Zdymadlo Lysá nad Labem

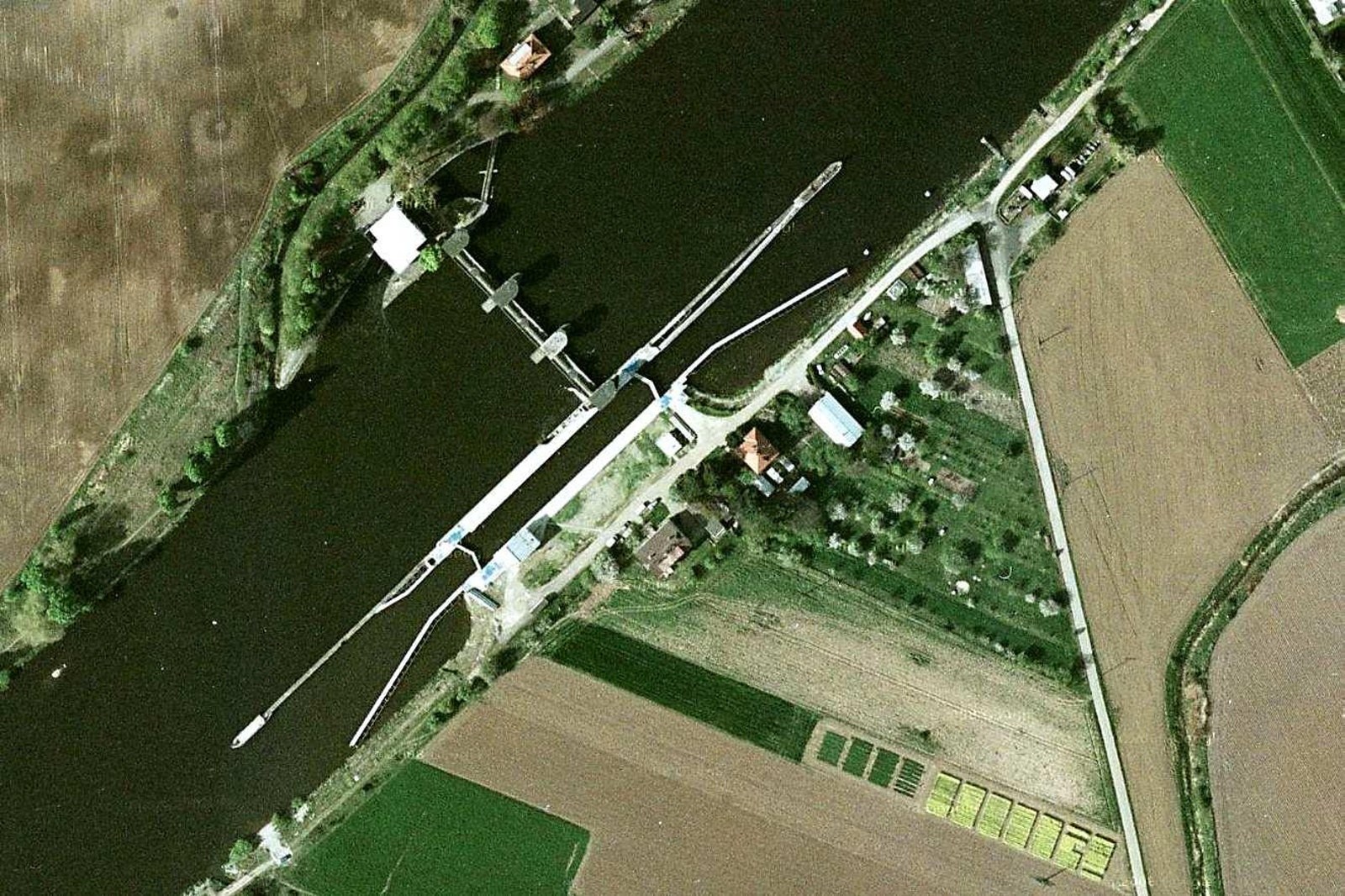

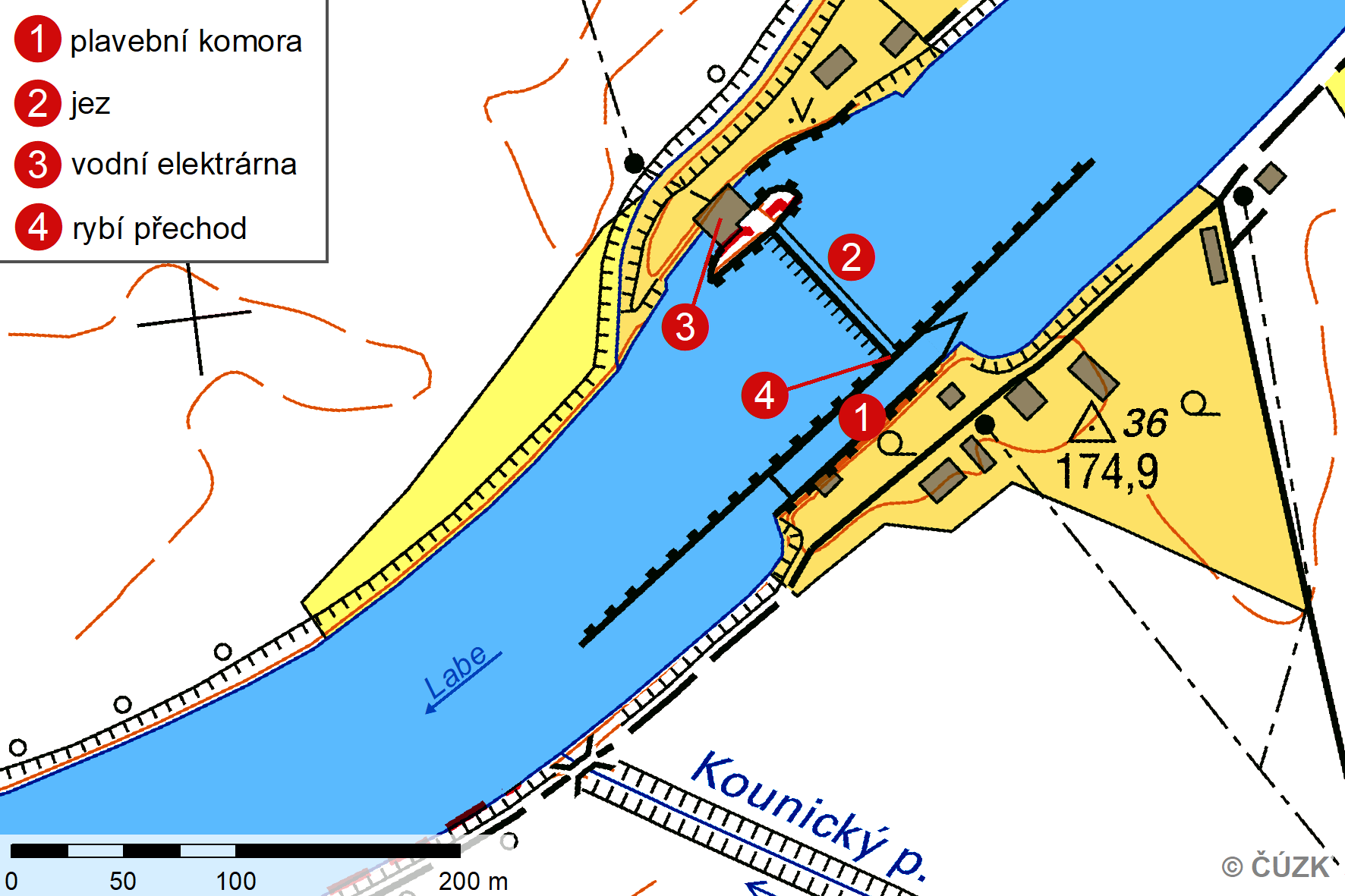

Výstavba původního zdymadla v Lysé nad Labem probíhala v letech 1933–1935. V jezové zdrži se udržuje vzdutá hladina na kótě 174,69 m n. m. a tím se zajišťují vyhovující podmínky pro vodní dopravu. Spád a průtok se využívá k výrobě elektrické energie v průtočné vodní elektrárně. Dále jsou zabezpečeny odběry povrchové vody k různým účelům podle příslušných povolení a zdrž se využívá pro vodní sporty i rekreaci. Hlavními objekty vodního díla jsou pohyblivý jez, malá vodní elektrárna, plavební komora a rybí přechod.
Úsek toku
Střední Labe
Kilometráž toku
878,071
Účel
Plavba, výroba el. energie, odběr povrchových vod
Délka vzdutí
9,499 km
Objem zdrže
2,360 mil. m3
Plocha povodí
10 580,4 km2
Období výstavby
1933–1935
- Jez

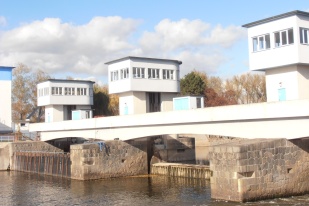

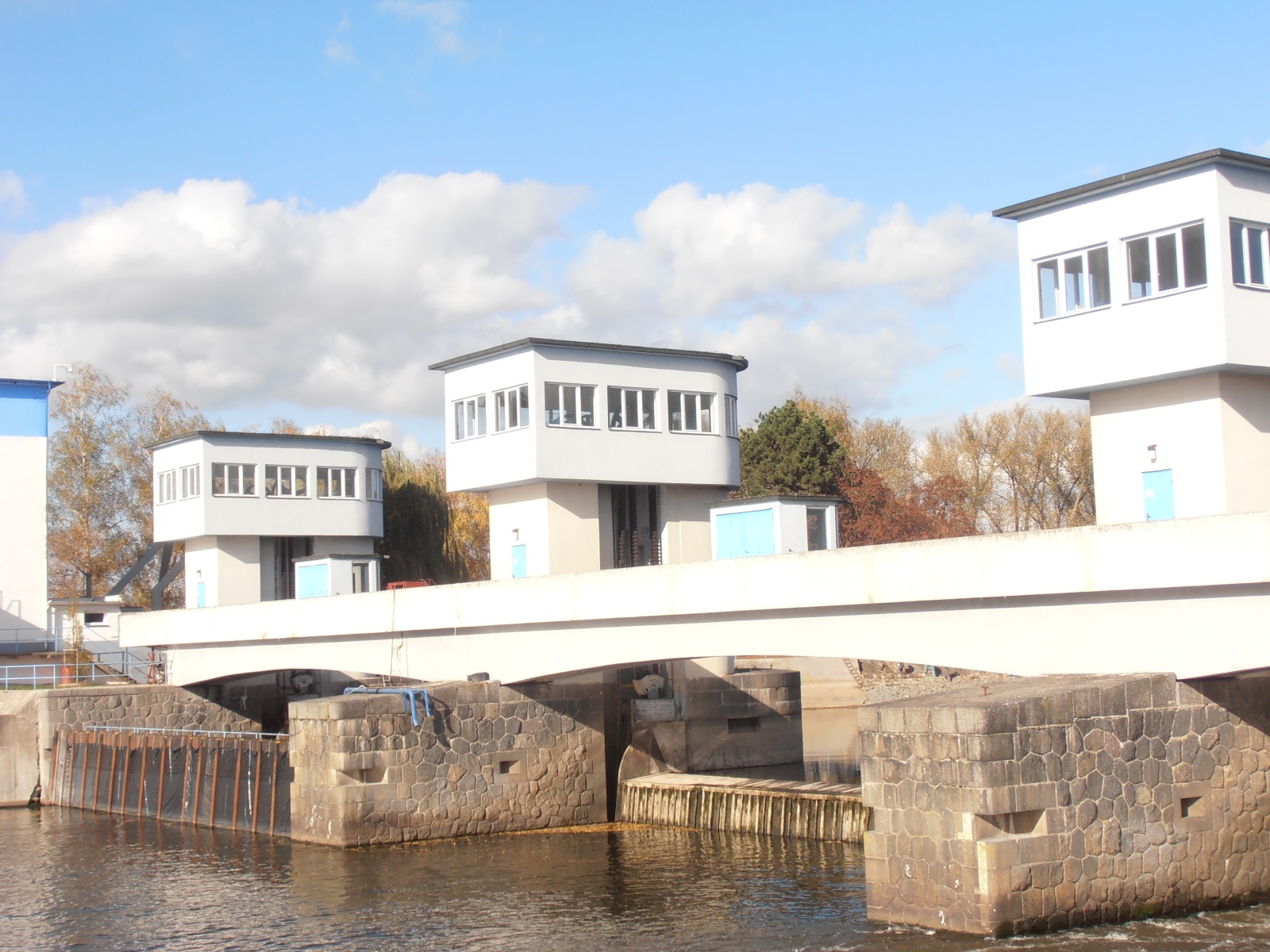

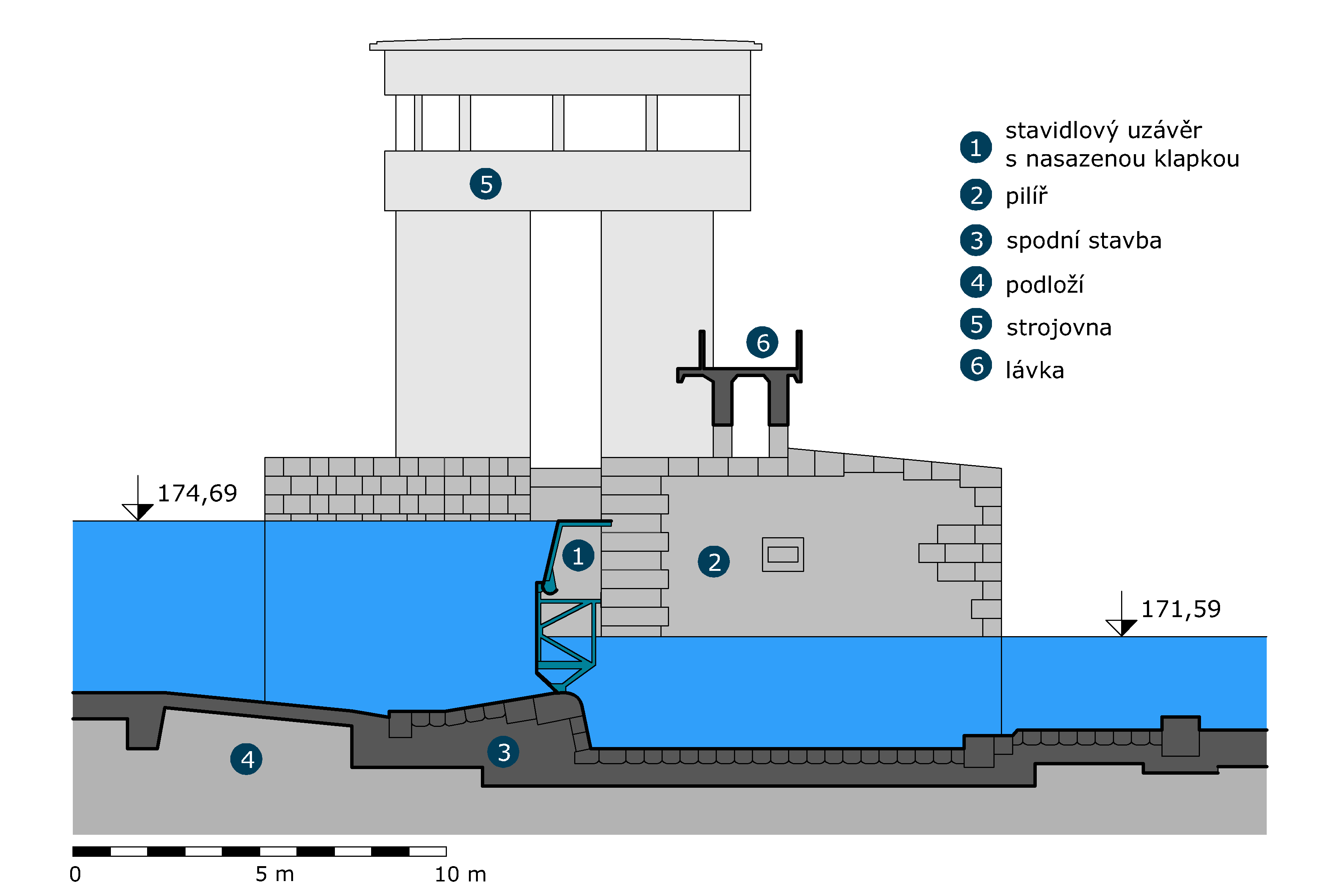

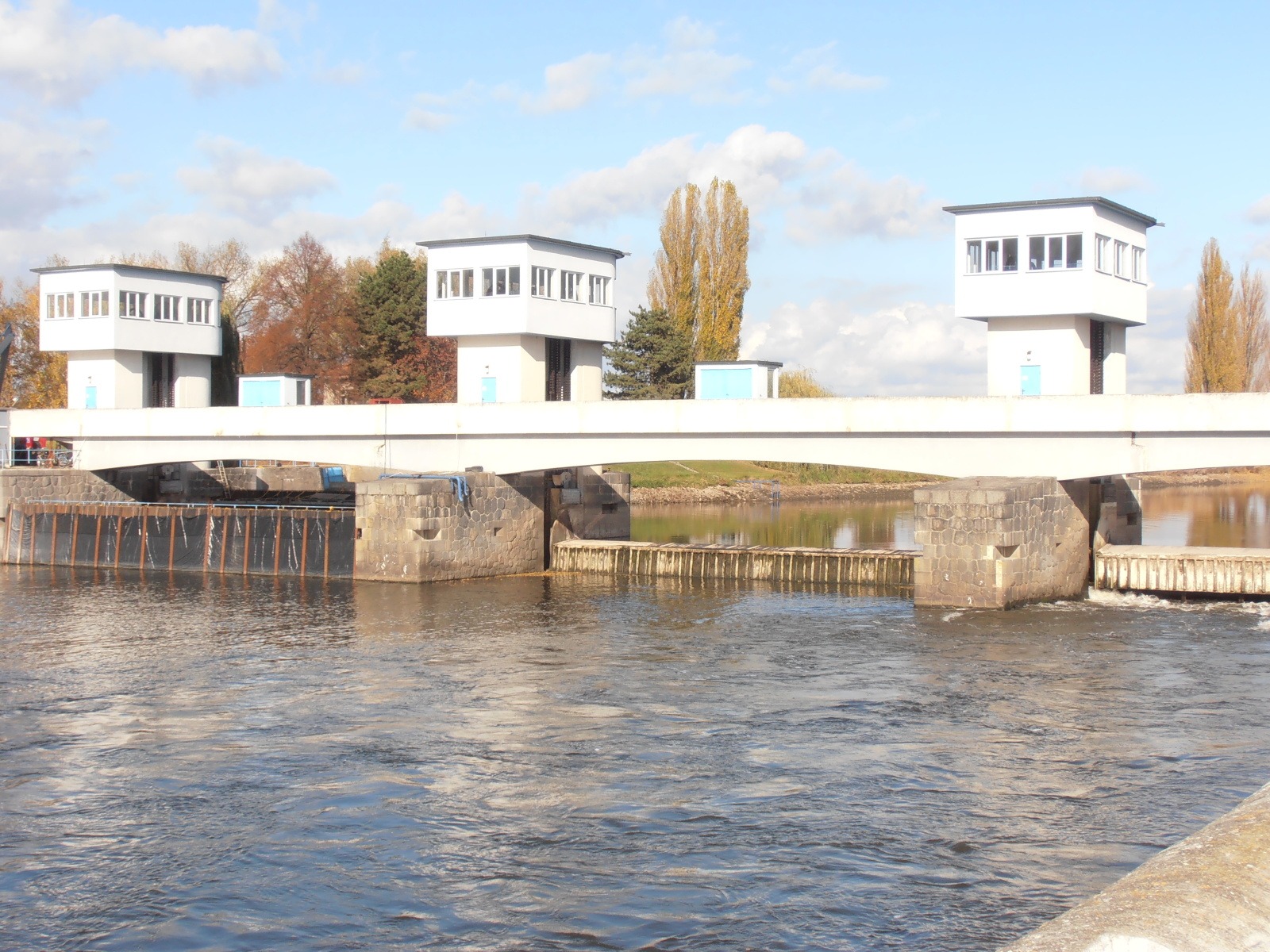

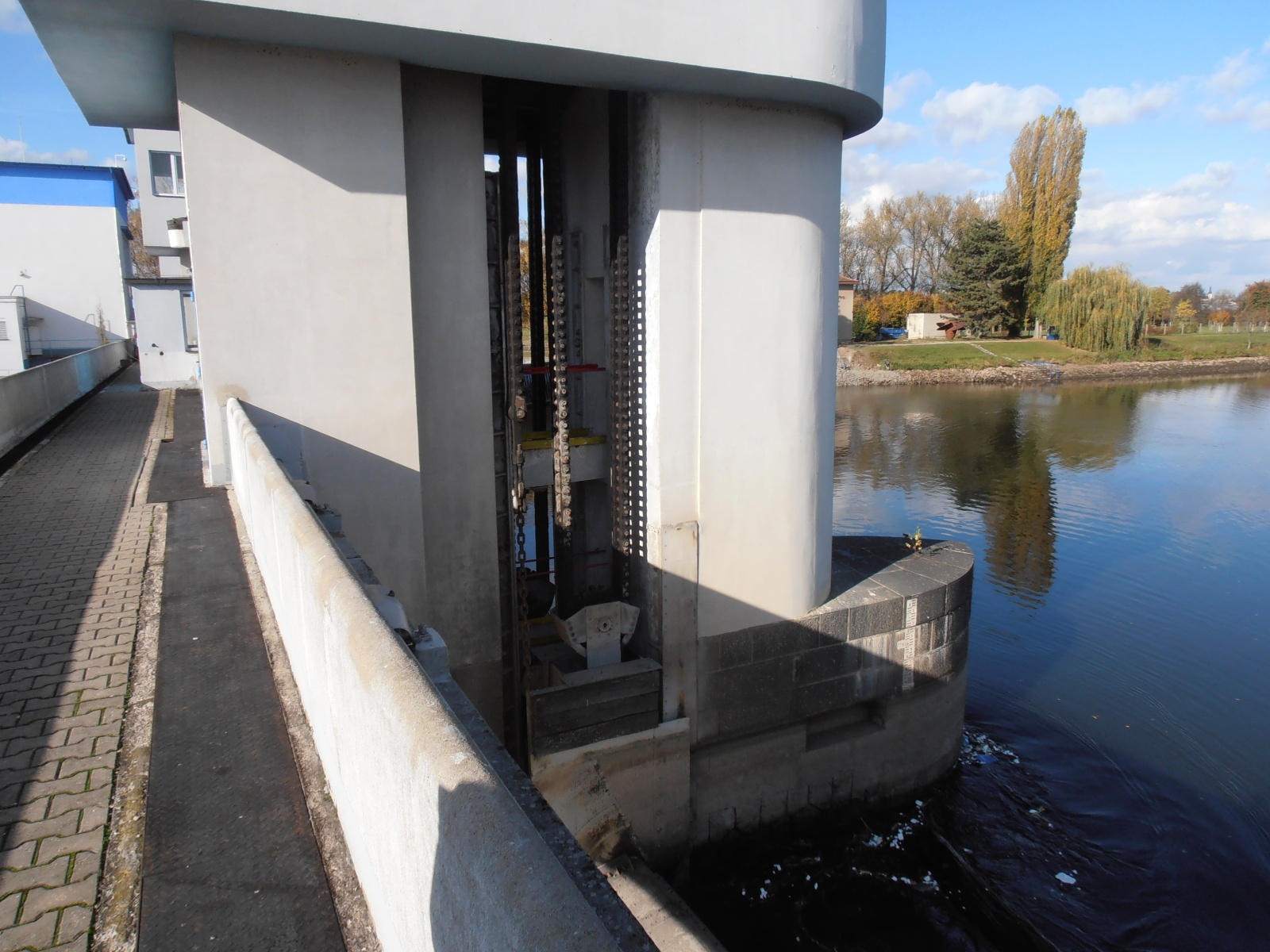

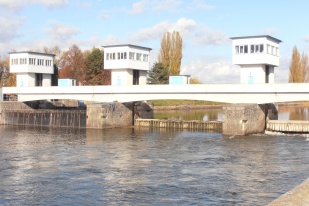

Pohyblivý jez v Lysé nad Labem je umístěný kolmo k ose toku, má tři pole o světlosti 23 m, která jsou hrazená zdvižnými ocelovými stavidly typu Stoney s nasazenými dutými klapkami pro jemnější regulaci průtoku vody přes jez. Stavidla jsou položena na válečkových podvozcích a zavěšena na Gallových řetězech. Manipulace každého stavidla se provádí z jedné strojovny ve vyvýšeném pilíři a rozvádí se převody do strojoven s pohybovacími mechanizmy v sousedních jezových polích. Strojovny jsou spojeny obslužní lávkou. Jezová pole jsou oddělena pilíři, které jsou 3,6 m široké a 20 m dlouhé. Celková hrazená výška je 4,6 m. Celkový objem jezové zdrže je 2,36 mil. m3. V levém pilíři a v pravé zdi plavební komory je vybudován rybí přechod šířky 1,2 m.
Druh jezu
Pohyblivý - stavidlo s nasazenou klapkou
Počet polí
3
Šířka pole
23,00 m
Kóta horní vody
174,69 m n. m.
Spád
3,10 m
Období výstavby
1933–1935
- Vodní elektrárna

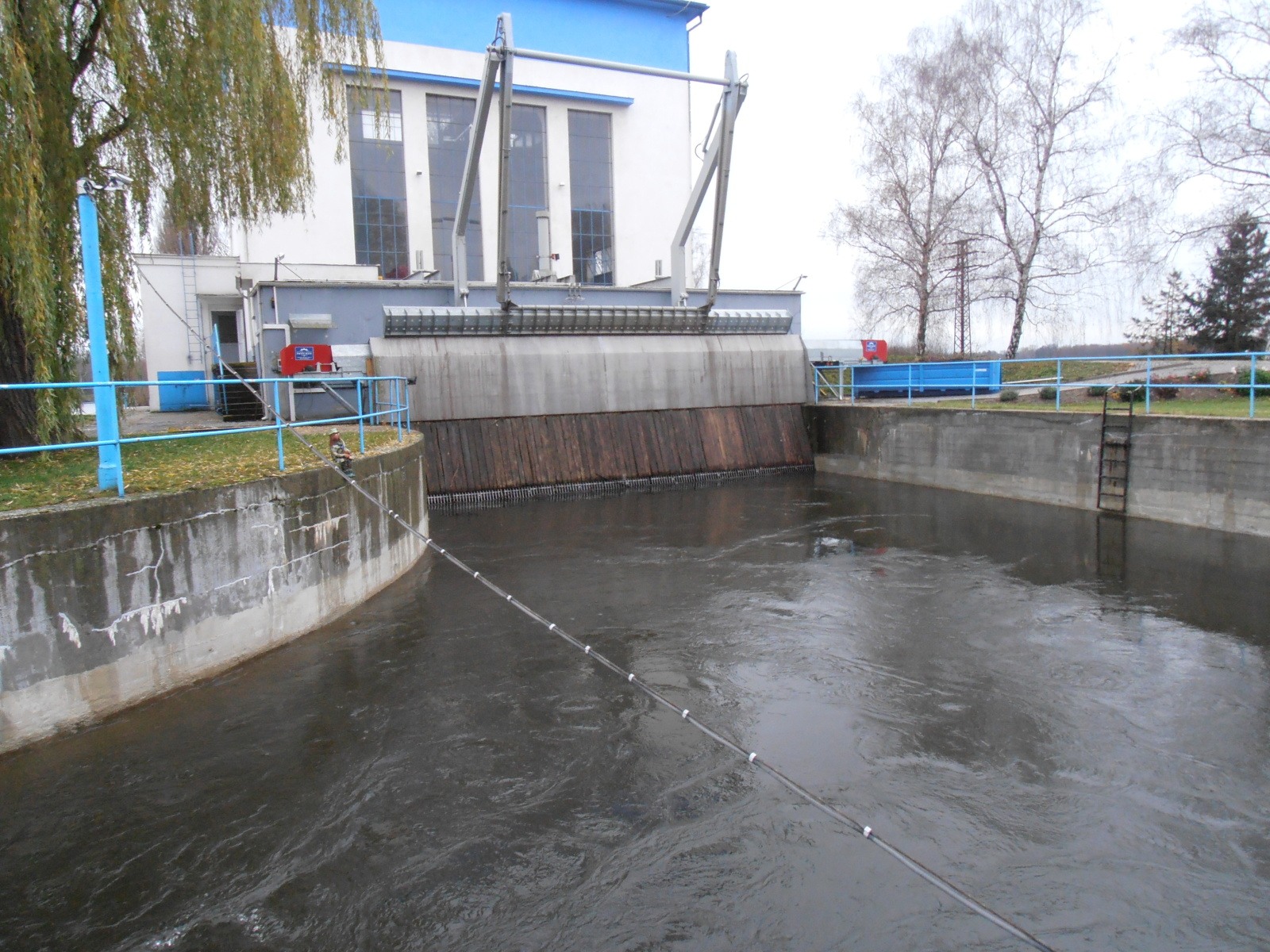

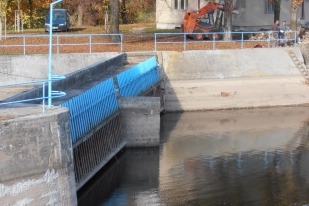

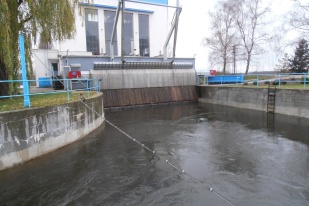

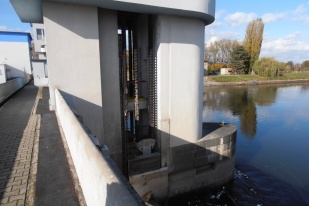

Po ukončení prací na zdymadle (jez a plavební komora) v roce 1935 bylo dodatečně rozhodnuto, že se vybuduje i malá vodní elektrárna (MVE). Práce na výstavbě elektrárny začaly v roce 1939, v době II. světové války byla výstavba přerušena a MVE v Lysé nad Labem, byla nazývaná dočasně jako MVE Tři Chaloupky. Dostavba byla dokončena až po skončení války a v červenci roku 1948 byla elektrárna uvedena do provozu. Je umístěna ve vybrání pravého břehu řeky Labe jako břehová, tzn. že nezasahuje do toku. Ve strojovně elektrárny je instalována ve spirálové kašně jedna Kaplanova turbína s vertikální osou o celkovém výkonu 1,70 MW při návrhovém průtoku 65 m3/s a návrhovém spádu 2,84 m (minimální spád pro provoz turbíny je 0,6 m). Turbína je pomaloběžná a převod soustrojí na excentricky uložený generátor je proveden soukolím s čelním ozubením, které zajišťuje převod do rychlého provozu. Na vtoku do elektrárny je umístěna norná stěna, která je současně opěrným prvkem hrubých česlí a manipulační lávka. Před vtokem do kašny je stavidlový rychlouzávěr a jemné strojně stíratelné česle. Výtok od savky je rozdělen pilířem na dva otvory, které lze hradit samostatně proti dolní vodě hradidly ve zdvojených drážkách.
Umístění
Pravý břeh
Počet strojů
1
Typ turbíny
Kaplanova turbína
Návrhový spád
2,84 m
Návrhový průtok
65,0 m3/s
Celkový výkon
1 700 kW
Provozovatel
ENERGO-PRO Czech s.r.o.
- Plavební komora

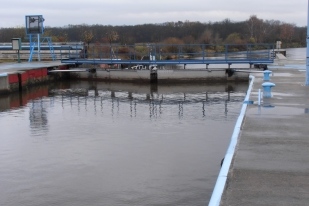

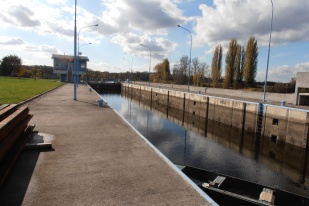

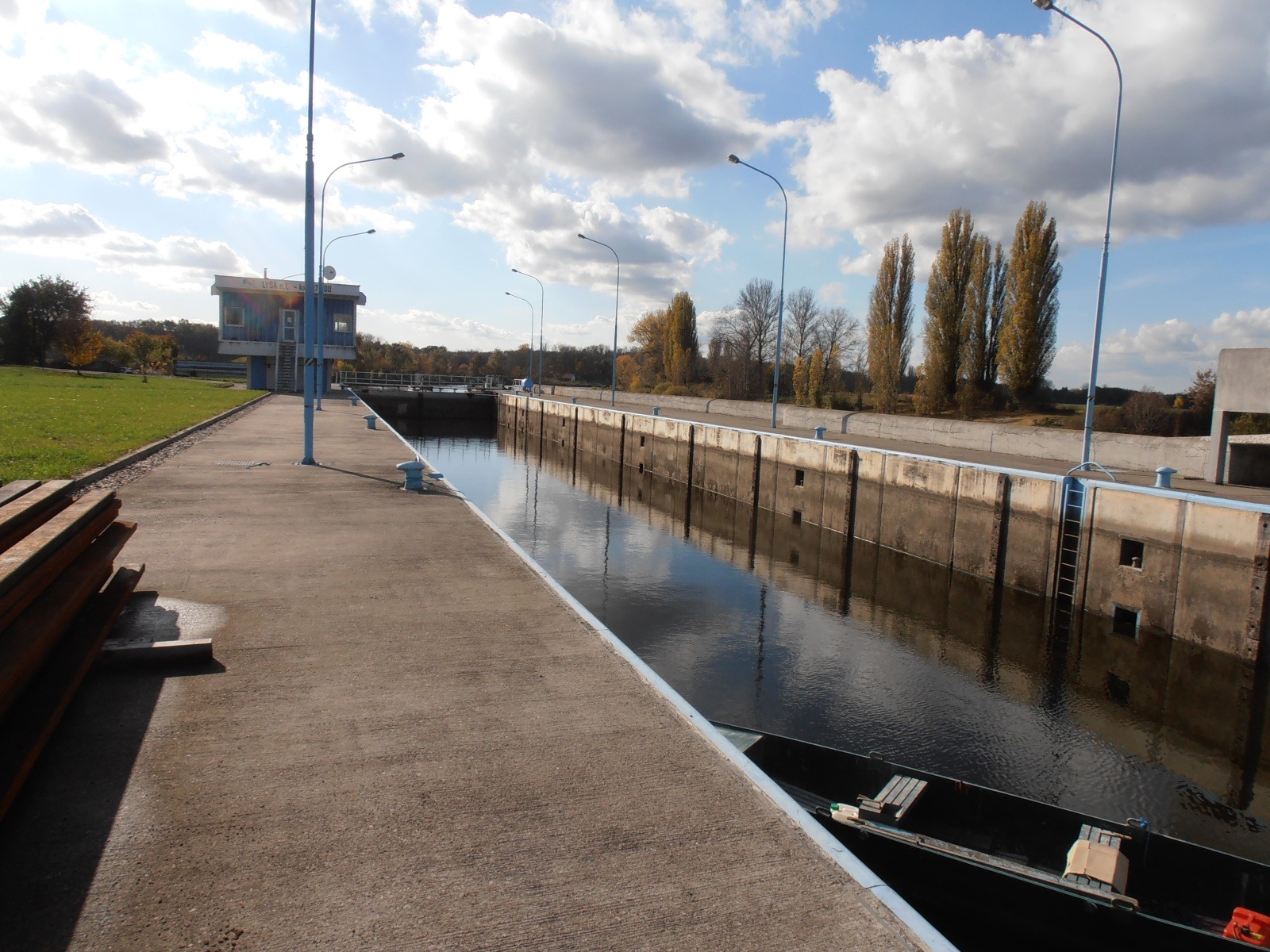

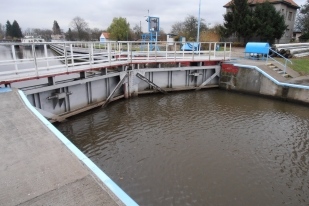

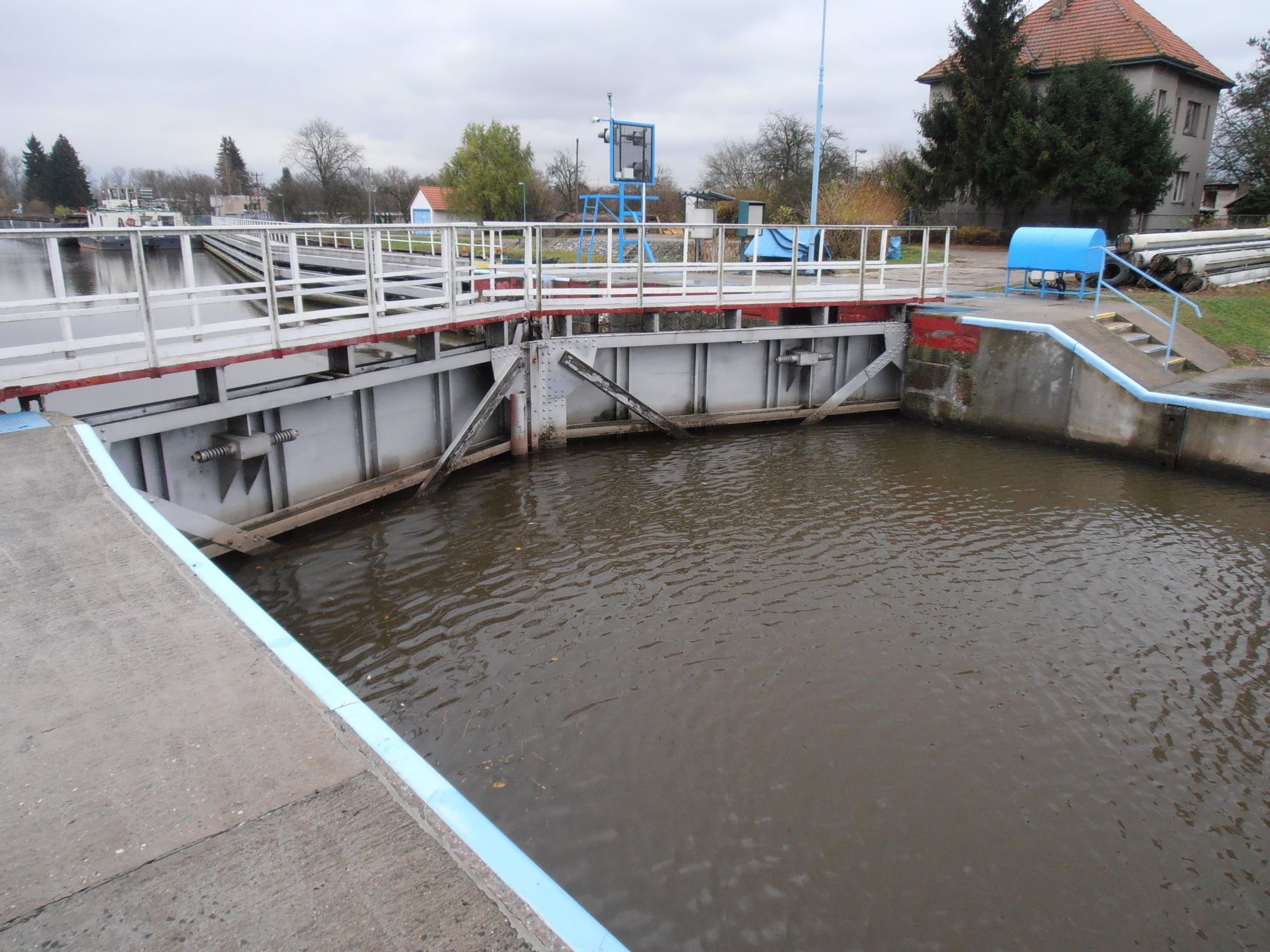

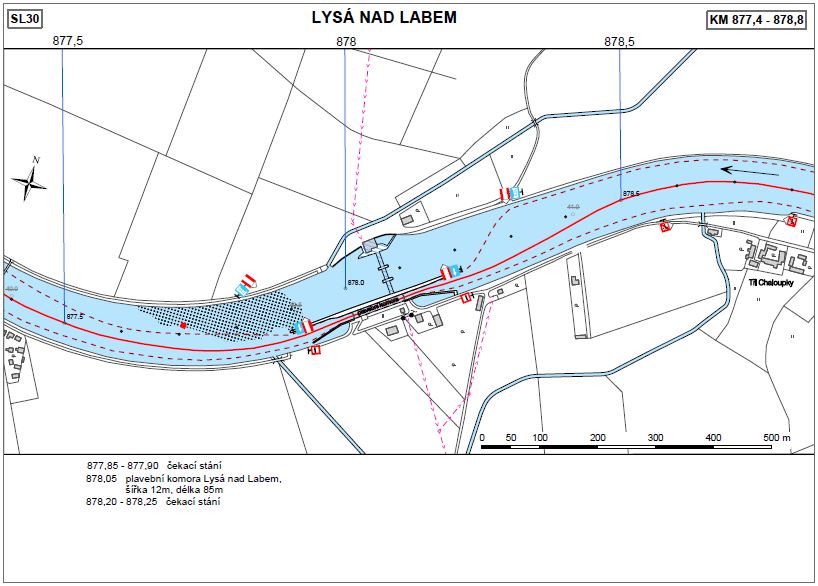

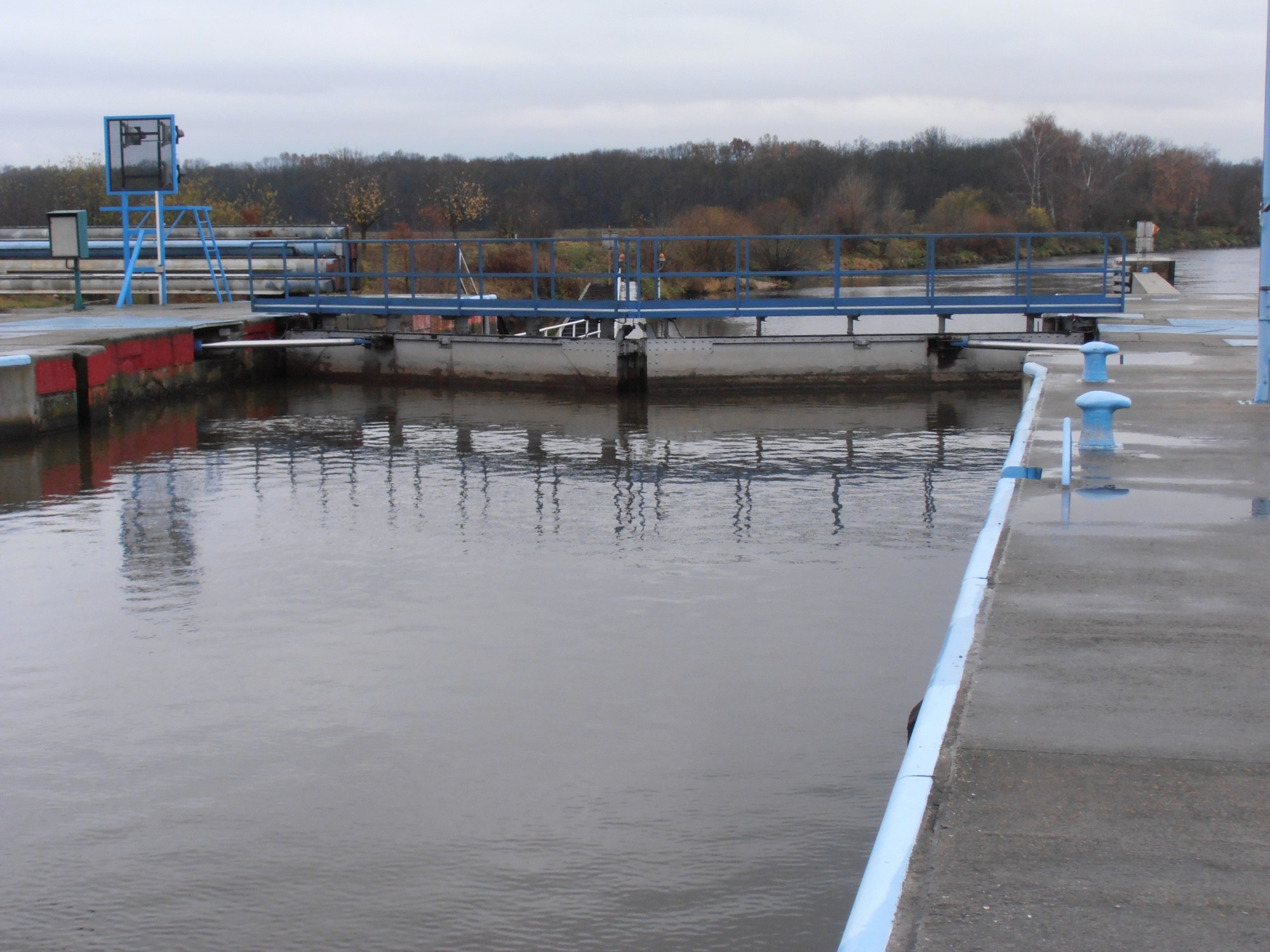

Jednolodní plavební komora je umístěna u levého břehu řeky Labe směrem do dolní vody. Užitná délka komory je 85 m, šířka je 12 m a hloubka vody nad záporníkem je 3 m. V obou ohlavích jsou usazena ocelová vzpěrná vrata. Nepřímé plnění a prázdnění komory umožňují dlouhé boční obtoky zaklenutého profilu rozměrů 2 x 1,75 m, které jsou vybaveny stavidlovými uzávěry. Stěny jsou tvořeny dvěma řadami železobetonových panelových prefabrikátů, dno je betonové. Před i za komorou jsou 100 m dlouhé rejdy, které navazují na tok Labe a jsou vybavené ocelovými svodidly. Před svodidly jsou upravená čekací stání, kde vyvázaná plavidla čekají na proplavení. Hydromotory je zajištěno ovládání vzpěrných vrat v dolním i horním ohlaví a pohyb vertikálních stavidel obtoků ze společného velínu pro komoru a jez. U pravé zdi plavební komory a obchvatem vedle levého jezového pilíře je vybudován komůrkový rybí přechod šířky 1,2 m.
Název
Plavební komora
Kilometráž toku
878,050
Umístění
Levý břeh
Třída vodní cesty
IV
Spád
3,10 m
Délka
85,0 m
Šířka
12,0 m
Čas plnění/prázd.
neuvedeno
- Rybí přechod

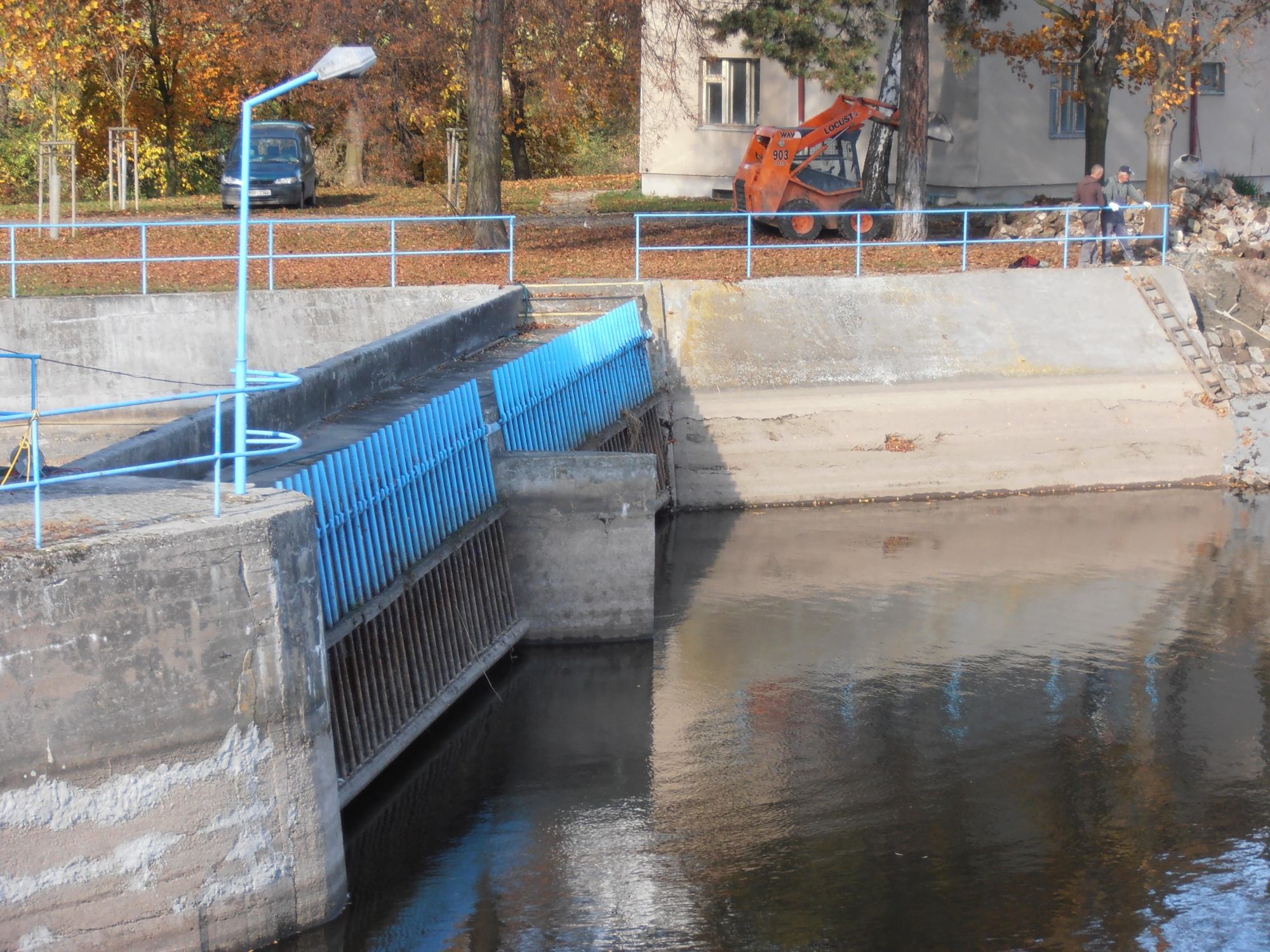

Rybí přechod v Lysé nad Labem je v levém pilíři a v pravé zdi plavební komory, je technického komůrkového typu, šířka je 1,2 m a umožňuje migraci rybám.
- Historie
Vodní dílo se nachází nedaleko města Lysá nad Labem, které je poprvé zmiňováno již v Kosmově kronice. Právě zdejší hradiště patřilo k významným slovanským sídlům v okolí řeky Labe. V kronikách se dozvíme, že na Lyském hradišti byl vězněn, mučen, vykastrován a oslepen kníže Jaromír, kterého do hradiště vykázal jeho bratr kníže Oldřich. Po roce 1647 oblast v Lysé nad Labem rozkvétá, protože město získává císařský generál Jan Špork. V 19. století byla postavena Budečská hráz, která měla chránit nedaleký Přerov nad Labem před záplavami, ale po regulaci toku Labe ve 30. letech 20. století ztratila svoji ochrannou funkci. V současné době vede po jejím vrcholu turistická cesta a díky splynutí s okolní krajinou jen těžko připomíná na první pohled lidský výtvor. Rozkvět města Lysá nad Labem začíná i před II. světovou válkou, kdy začínají větší úpravy řeky Labe, a uvažuje se o výstavbě jezu.
Původní zdymadlo v Lysé nad Labem bylo vybudováno v rámci programu zákona o vodohospodářském fondu z roku 1931. Projekt jezu, plavební komory a náhradního odvodňovacího zařízení byl součástí úpravy říčního koryta Labe v říčním km 875,090 až 883,440. Stavba jezu a plavební komory v Lysé nad Labem byla zahájena v roce 1933 a už o 2 roky později byl v provozu jez. Autorem architektonického návrhu zdymadla v Lysé nad Labem je poděbradský rodák, významný český architekt a představitel meziválečného funkcionalismu V. Kerhart. Výstavbu zdymadla provedla firma K. Kindla. O stavbě malé vodní elektrárny bylo rozhodnuto až dodatečně. Projekt vodní elektrárny vypracovala v roce 1939 firma Lanna, a.s. a schválilo jej Ředitelství pro stavbu vodních cest v červnu 1939. Práce na MVE byly během druhé světové války přerušeny a elektrárna byla uvedena do provozu 1. 7. 1948. V roce 2003 pro své kulturně historické hodnoty bylo historické jádro města Lysá nad Labem prohlášeno za „městskou památkovou zónu“.
Původní zdymadlo v Lysé nad Labem bylo vybudováno v rámci programu zákona o vodohospodářském fondu z roku 1931. Projekt jezu, plavební komory a náhradního odvodňovacího zařízení byl součástí úpravy říčního koryta Labe v říčním km 875,090 až 883,440. Stavba jezu a plavební komory v Lysé nad Labem byla zahájena v roce 1933 a už o 2 roky později byl v provozu jez. Autorem architektonického návrhu zdymadla v Lysé nad Labem je poděbradský rodák, významný český architekt a představitel meziválečného funkcionalismu V. Kerhart. Výstavbu zdymadla provedla firma K. Kindla. O stavbě malé vodní elektrárny bylo rozhodnuto až dodatečně. Projekt vodní elektrárny vypracovala v roce 1939 firma Lanna, a.s. a schválilo jej Ředitelství pro stavbu vodních cest v červnu 1939. Práce na MVE byly během druhé světové války přerušeny a elektrárna byla uvedena do provozu 1. 7. 1948. V roce 2003 pro své kulturně historické hodnoty bylo historické jádro města Lysá nad Labem prohlášeno za „městskou památkovou zónu“.
